有人在询价单上写"电动中线蝶阀"，供应商回了一句"电动蝶阀是吧"，然后报了一个价格。单子传回技术部，才发现双方说的根本不是一种东西：一个是弹性密封的中线结构，一个是三偏心金属硬密封；一个用在常温清水，一个准备上蒸汽管线。
这种误会很常见。"电动蝶阀"是统称，"电动中线蝶阀"是其中一种具体结构。 把这两个词混着用，轻则报价偏差，重则选型错误。
这篇文章就把"电动中线蝶阀"拆开讲清楚：它到底是什么、由哪些零件组成、90°旋转时发生了什么、优点和代价分别在哪里、和双偏心/三偏心怎么区分、参数表怎么看、现场最容易踩哪些坑。
一、先给一个能用的定义
电动中线蝶阀，是以中线（同心）弹性密封蝶阀为阀体，配上电动执行机构，通过蝶板 0°～90°旋转来实现截断或调节的阀门。
这个定义里有三个关键词，缺一不可：
| 关键词 | 含义 | 容易混淆的地方 |
|---|---|---|
| 中线 | 阀杆轴线穿过蝶板中心，蝶板绕自身中心旋转；密封副没有偏心 | 不是"介质管道的中线"，也不是"对夹连接" |
| 蝶阀 | 用圆盘形蝶板绕轴线旋转来改变流道通流面积 | 与闸阀、球阀、截止阀是不同阀型 |
| 电动 | 由电动执行机构驱动，可本地/远程控制 | 与气动、液动、手动是不同驱动方式 |
所以，"中线"讲的是结构，"对夹/法兰"讲的是连接，"电动"讲的是驱动，"弹性密封"讲的是密封形式。这四个维度可以自由组合，不能互相替代。有人把"对夹蝶阀"直接等同于"中线蝶阀"，就是把这几个维度搅在一起了。
从标准角度看，这类产品通常参照 GB/T 12238《法兰和对夹连接弹性密封蝶阀》、API 609 或 AWWA C504 等规范设计和验收；具体项目以合同与技术协议为准。它不是某种"新发明"，而是工业管道里用量最大、结构最成熟的一类阀门。
二、结构拆解：一台阀由哪些零件组成
把一台电动中线蝶阀放在地上，从下往上看，大致是"阀体—阀座—蝶板—阀杆—轴承—填料—支架—执行机构"这几层。
| 部件 | 作用 | 常见做法 | 失效后有什么表现 |
|---|---|---|---|
| 阀体 | 承受管道压力、形成流道、安装阀座 | 球墨铸铁、碳钢、304/316 不锈钢 | 渗漏、法兰开裂、腐蚀减薄 |
| 阀座 | 与蝶板外缘贴合，形成密封 | 整体包覆式 EPDM、PTFE 等 | 内漏、关不严、启闭扭矩上升 |
| 蝶板 | 改变流道通流面积 | 球墨铸铁、不锈钢，外缘多为球面或锥面 | 变形、冲刷减薄、密封面划伤 |
| 阀杆 | 传递扭矩，带动蝶板旋转 | 不锈钢，与蝶板销连接或无销连接 | 锈死、扭断、键槽磨损 |
| 轴承/衬套 | 支撑阀杆、降低摩擦 | 自润滑青铜、PTFE 复合材料 | 扭矩增大、阀杆卡涩、偏磨 |
| 填料/密封圈 | 阻止介质沿阀杆外漏 | O 形圈、V 形填料、组合密封 | 阀杆处滴漏 |
| 支架 | 连接阀体与执行机构 | 铸铁/钢制 | 松动、同心度偏差、执行器别劲 |
| 电动执行机构 | 提供扭矩、控制行程、输出信号 | 电机 + 蜗轮蜗杆 + 限位/力矩开关 | 不动作、过力矩、开度反馈不准 |
| 手操机构 | 断电时人工启闭 | 手轮或手柄，带离合 | 无法切换、手操别劲 |
| 限位与反馈 | 确定全开/全关位置，输出开度 | 机械限位、电气限位、电位器/4-20mA | 关不到位、反馈跳变 |
阀座：中线蝶阀的"心脏"
中线蝶阀的密封，靠的是弹性阀座。常见做法有两种：
- 整体包覆式：橡胶直接硫化/包覆在阀体流道内壁，阀体金属不外露，介质只接触橡胶和不锈钢蝶板；
- 压入式/镶嵌式：阀座作为一个独立环件压入阀体，可更换性更好，但多了阀座与阀体之间的密封面。
产品页提到的 EF70X 采用的是整体包覆式 EPDM 或 PTFE 阀座。这种结构的优点是取消独立压环，减少了一条潜在的"背隙泄漏"通道，密封可靠性高；代价是阀座与阀体成为一体，磨损后的现场更换不如压入式方便，通常要按厂家的维修方案处理。
这也是选型时要问清楚的一件事：阀座坏了，是现场换件，还是返厂/换阀？ 对于连续运行、停水窗口短的主干管，这个问题的答案比"价格差几个点"重要得多。
蝶板与阀杆：两种连接方式
蝶板与阀杆的连接，常见有销连接和无销连接：
- 销连接：用圆锥销或圆柱销把蝶板固定在阀杆上，结构简单、扭矩传递可靠；缺点是销孔穿过蝶板，增加了介质接触点，处理不好会成为腐蚀源。
- 无销连接：通过键、方轴或型面配合传递扭矩，蝶板内孔与阀杆直接配合，减少了销孔泄漏路径，近年来在中大口径上用得越来越多。
没有哪种绝对更好，关键看加工精度、材质匹配和厂家的工艺控制。用户端能做的，是确认阀杆材质不低于蝶板、销/键有可靠的防松措施，并且在样本或图纸上写清楚。
执行机构：不只是"一个电机"
电动执行机构通常由这些部分组成：
- 电机：提供动力，常见有交流异步电机、直流无刷电机；
- 减速机构：蜗轮蜗杆或行星齿轮，把高转速、低扭矩变成低转速、高扭矩；
- 行程控制：机械限位 + 电气限位，决定 0°和 90°的位置；
- 力矩保护：过力矩时切断电机，防止把阀杆扭断或把阀座压坏；
- 控制板：接收开关量或 4-20mA 信号，输出开度反馈和故障信号；
- 手操机构：断电时通过手轮/手柄操作，通常带离合切换；
- 附件：加热器（防凝露）、位置指示器、就地控制按钮等。
"电动"两个字的含金量，主要在这一套控制与保护逻辑上，而不在电机本身。 同样大小的电机，有没有过力矩保护、限位是否可靠、反馈是否线性，价格和寿命可能差出一大截。
三、工作原理：从一条指令到一滴不漏
第一步：接收指令
开关型执行机构接收的是"开"或"关"的开关量信号，通常来自 PLC、RTU、控制柜按钮或消防联动模块。调节型接收的是 4-20mA（或 1-5V DC）连续信号，代表目标开度。
执行机构内部会把"目标位置"和"当前反馈位置"做比较：
- 开关型：有偏差就启动电机，走到限位停止；
- 调节型：偏差进入死区后停止，偏差反向则反转。
产品页给出的控制精度是 ±0.1%，这个数字描述的是执行机构的定位与回差能力，不是流量控制精度。这一点后面还会展开。
第二步：电机经减速机构放大扭矩
电机转速通常在每分钟几百到几千转，而蝶阀只需要 90°旋转，且要在几十秒内完成。减速机构的作用就是把转速降下来、把扭矩放大。
这里有一个工程上很关键的参数：扭矩余量。执行机构的额定扭矩必须大于阀门在实际工况下的最大操作扭矩，通常取 1.3～1.5 倍安全系数；原水、含砂、易结垢工况建议 1.5～2.0 倍。
阀门的操作扭矩主要由三部分组成：
| 扭矩组成 | 来源 | 什么时候最大 |
|---|---|---|
| 密封扭矩 | 蝶板外缘挤压弹性阀座产生的过盈阻力 | 全关位置附近 |
| 摩擦扭矩 | 阀杆与轴承、填料的摩擦 | 长期不动作后启动瞬间 |
| 动态水力矩 | 流体对蝶板的不平衡作用力 | 约 60°～80°开度附近 |
很多人只按口径查一个"标准扭矩"就下单，忽略了压力、流速、阀座材质和长期静止的影响。同口径阀门在不同工况下，扭矩可能差出一倍。 执行器选小了，轻则关不严，重则频繁过力矩报警；选大了，成本上升，还可能把阀杆压坏。正确做法是把工况交给厂家复核，而不是自己拍脑袋。
第三步：阀杆带动蝶板旋转 90°
蝶板从全开位置（通常与流向平行）转到全关位置（与流向垂直），流道从"直通"变成"封闭"。
中线结构的几何特点是：蝶板密封外缘是以阀杆轴线为中心的球面（或锥面）的一部分，阀座是与之匹配的密封面。 因此蝶板在旋转过程中，外缘始终贴着阀座滑动，不需要"先脱离再旋转"。
这带来两个直接结果：
- 密封可靠：整个圆周同时、均匀地压紧，双向都能封；
- 全程摩擦：从 0°到 90°，密封面一直在磨，扭矩比双偏心/三偏心大，阀座寿命也更依赖材质和启闭频次。
双偏心结构则是让阀杆偏离密封面和管道中心，蝶板一转动就先脱离阀座，再旋转到接近关闭时重新贴合；三偏心再加一个角度偏心，做到几乎无摩擦。这就是"中线便宜好用但扭矩大、偏心贵但寿命长"的根本原因。
第四步：压紧、限位、反馈
蝶板到达全关位置后，执行机构继续输出一小段扭矩，让弹性阀座产生设计规定的过盈变形，把微观间隙填满。随后：
- 力矩开关（或限位开关）动作，切断电机；
- 开度反馈输出 4mA（或 0%）；
- 到位信号送回控制室。
密封的本质是"过盈 + 介质压力辅助"：阀座被压缩后产生回弹力，介质压力又从一侧把蝶板压向阀座，两侧压力都能帮助密封。所以中线蝶阀天然适合双向密封，不需要像某些单向阀那样区分正反面。
但要注意：介质压力帮助密封的前提是压差方向与阀座支撑方向匹配。 在极高压差、大口径、阀座支撑刚度不足的情况下，蝶板会产生微量挠曲，密封效果下降。这也是为什么高压差工况要选双偏心/三偏心，而不是靠"加厚阀座"硬撑。
断电时发生了什么
电动执行器断电后，默认行为通常是"保持当前位置"——电机失电，蜗轮蜗杆自锁，蝶板停在原地。需要时，操作人员到现场扳动手操离合，用手轮/手柄完成启闭。
如果工艺要求"失电必须关"或"失电必须开"，就要选配失效保护功能（蓄电池、弹簧复位或专用控制逻辑）。这三种逻辑没有默认答案，必须在订货时写清楚：失电保位、失电关、失电开。
四、特点详解：每一项优点，都对应一项代价
市面上讲中线蝶阀优点的文章很多，但很少讲"优点背后的代价"。下面这张表把两面都列出来。
| 特点 | 物理原因 | 带来的价值 | 代价/边界 |
|---|---|---|---|
| 结构短、重量轻 | 蝶板旋转 90°即可，无需长阀体 | 阀门井小、吊装轻、造价低 | 对夹式不能单独作为管道末端 |
| 全开流阻低 | 蝶板与流向平行，流道接近直通 | 泵耗低、适合长期全开 | 部分开度时流阻急剧上升 |
| 双向密封 | 弹性阀座对称受压 | 不必区分上下游，抢修方便 | 含砂介质会加速阀座磨损 |
| 启闭快 | 行程只有 90° | 适合紧急切断、联锁 | 快速关闭可能引发水锤，需控速 |
| 成本低 | 零件少、加工链短 | 大口径项目预算友好 | 高压差、高温工况需升级结构 |
| 可电动化 | 执行机构标准化程度高 | 远程、反馈、联锁、无人值守 | 依赖电源与通信，需防雷接地 |
| 维护简单 | 结构直观、附件少 | 巡检和故障判断快 | 整体包覆阀座现场更换受限 |
1. 结构短、重量轻，但别让它"悬空"
中线蝶阀的结构长度通常只有一个阀体厚度，对夹式尤其明显。DN1000 的蝶阀，重量可能只有同口径闸阀的几分之一，阀门井、支墩、吊装费用都跟着降。
但轻不等于可以随便装。阀门不能作为管道的支撑点，两侧管道必须有独立支墩；对夹式蝶阀夹在两片法兰之间，不能单独悬挂在管道末端，也不能用来补偿管道错位。安装时法兰要同心、平行，螺栓对角均匀紧固，否则阀体变形，阀座受力不均，投运后容易内漏。
2. 全开流阻低，但部分开度是另一回事
全开时蝶板顺着流向，局部阻力系数通常在 0.2～0.5 量级，低于截止阀、调节阀这类改变流向的阀型。对于长期全开运行的干管、泵站进出水管，这是实打实的节能优势。
但中线蝶阀在 50% 开度时，阻力系数可能上升到 5～10；开度再小，流阻非线性上升，还可能出现振动和空化。所以它适合"全开隔离 + 中段粗调"，不适合长期开在 30% 以下节流。 需要宽范围精确调节，应该选双偏心/三偏心或专用调节阀。
3. 双向密封，但"零泄漏"有前提
弹性阀座中线蝶阀通常具备双向密封能力，产品页标注的泄漏等级是 ANSI Ⅵ 级。在洁净水、常温、额定压差条件下，实际表现通常是气泡级甚至无可见泄漏。
但Ⅵ 级是型式试验条件下的指标。现场介质含砂、管道焊渣、水垢、频繁启闭造成的阀座磨损，都会让实际泄漏量上升。"零泄漏"是设计目标，不是永久承诺。 真正的密封靠"合格产品 + 管道冲洗 + 正确安装 + 定期动作"共同维持。
4. 启闭快，但要控制关闭速度
90°行程配上电动执行器，DN1000 的阀门通常在几十秒内完成启闭，比多圈操作的闸阀快得多。这对爆管隔离、消防联动、泵站切换都很有价值。
但关得快不等于关得对。管道水锤的临界时间约为：
T = 2L / a
其中 L 为管道长度，a 为水锤波速（钢管、球墨铸铁管通常取 1000～1200 m/s）。例如 L=1200 m、a=1000 m/s，则 T=2.4 秒。只要阀门关闭时间长于这个值，压力升高就接近准静态。
不过蝶阀在最后 20%～30% 行程中流速变化最剧烈，建议重要节点设置两阶段关闭：前段快速、后段慢速，把末段压力波动压下来。这个功能需要调节型执行机构或分段控制逻辑支持，订货时就要提出。
5. 成本低，但别把"便宜"当唯一标准
中线蝶阀的零件少、加工链短，同口径价格通常低于双偏心、三偏心，更远低于球阀。对于大口径、低压、清水工况，这是非常合理的工程选择。
但"便宜"只应该体现在结构效率上，不应该体现在偷工减料上。阀体壁厚、阀杆材质、阀座配方、轴承、执行器保护逻辑，任何一项降规格，省下的钱都会在后期维护里还回去。
6. 可电动化，但电源和通信要一起设计
电动执行机构支持开关量、4-20mA、开度反馈、故障报警，可以接入 PLC、RTU、SCADA，实现远程操作和联锁。这是"电动"相对"手动"最大的增量价值。
但阀门井没有电源、没有信号、没有防雷接地，再好的执行器也只是"贵一点的手动阀"。项目前期就要把供电、通信、接地、巡检制度一起设计，否则"远程控制"只能停留在验收演示。
五、中线、双偏心、三偏心：到底差在哪
这是选型时最值得花十分钟搞清楚的一张表。
| 对比项 | 中线（同心） | 双偏心 | 三偏心 |
|---|---|---|---|
| 阀杆位置 | 穿过蝶板中心 | 偏离密封面，且偏离管道中心 | 在双偏心基础上增加角度偏心 |
| 启闭摩擦 | 全程接触、全程摩擦 | 启闭瞬间脱离，摩擦小 | 几乎完全脱离，摩擦极小 |
| 密封形式 | 弹性阀座（EPDM/PTFE 等） | 弹性或半硬密封 | 金属硬密封为主 |
| 双向密封 | 好 | 较好 | 取决于设计，通常单向更优 |
| 操作扭矩 | 较大 | 较小 | 小 |
| 适用压力 | 低压（PN10/PN16 为主） | 中压 | 中高压 |
| 适用温度 | 受弹性阀座限制 | 中等 | 高温 |
| 调节能力 | 中段粗调 | 较好 | 好（硬密封调节） |
| 成本 | 低 | 中 | 高 |
| 典型场景 | 给排水、暖通、消防、低压清水 | 水厂工艺、较高压力、频繁启闭 | 蒸汽、高温、高压、苛刻介质 |
判断口诀可以简化成三句话：
- 常温、低压、清水、以隔离为主——中线；
- 压力稍高、启闭频繁、希望扭矩小——双偏心；
- 高温、高压、硬密封、苛刻介质——三偏心。
这不是绝对规则，但能挡掉大部分明显错误的选型。真正定案还要看介质、温度、压差、启闭频次、泄漏要求和预算。
六、电动执行机构怎么选：三种常见类型
| 类型 | 控制方式 | 典型用途 | 选型要点 |
|---|---|---|---|
| 开关型 | 开/关两位控制，输出到位信号 | 隔离阀、进出口阀、消防阀 | 扭矩余量、开关时间、限位可靠性 |
| 调节型 | 4-20mA/1-5V 给定，开度反馈 | 压力/流量调节、液位控制 | 定位精度、死区、回差、流量特性匹配 |
| 防爆型 | Exd Ⅱ BT4 等防爆等级 | 污水、合流管道、可能积聚可燃气体的井室 | 防爆等级与气体组别、接线密封 |
选执行器时，除了类型，还要确认这些参数：
- 电源：24V、220V、380V，按现场供电和扭矩需求定；
- 扭矩：按计算扭矩乘安全系数，不要按口径"套"；
- 开关时间：按水锤计算和工艺要求定，必要时分段；
- 失电行为：保位、关、开，三选一；
- 防护等级：IP67 是常态，长期潮湿或可能浸水要考虑更高等级；
- 环境温度：-25～+70℃ 或 -40～+70℃，北方户外要确认低温型；
- 手操：手轮/手柄、离合方式、操作力；
- 反馈与报警：4-20mA、到位、过力矩、电机过热、缺相；
- 通信：如需总线通讯，订货时确认执行机构是否支持相应协议。
七、参数表怎么读：以 EF70X 为例
把样本上的参数逐行翻译成"人话"，比背型号有用。
| 参数 | 产品页数据 | 怎么理解 |
|---|---|---|
| 产品型号 | EF70X | X 代表中线（同心）结构 |
| 公称通径 | NPS 1"～80"（DN25～DN2000） | 从小支管到大型干管，覆盖范围很宽 |
| 公称压力 | Class150（PN16） | 市政给水、暖通、消防的常规压力等级 |
| 阀体材质 | 球墨铸铁、碳钢、304、316 不锈钢 | 清水用球墨铸铁/碳钢；腐蚀性介质升不锈钢 |
| 密封材质 | EPDM、PTFE、NMB、Viton | EPDM 适合水；PTFE 耐化学；其余按工况确认 |
| 泄漏等级 | ANSI Ⅵ 级 | 弹性密封里较严的等级，适合隔离和防内漏 |
| 介质温度 | -50℃～200℃ | 总量程，实际取决于所选密封材质 |
| 连接方式 | 对夹（3）、法兰（4） | 对夹省空间；法兰便于单独拆装 |
| 阀芯形式 | 中线蝶阀（X） | 双向密封、低流阻、90°行程 |
| 控制精度 | ±0.1% | 执行机构定位精度，不是流量精度 |
| 驱动方式 | 电动执行机构 | 可远程、可联锁、可反馈 |
| 供电电压 | 24V、220V、380V | 按扭矩和现场电源选择 |
| 输入信号 | 4-20mA 或 1-5V DC | 调节型接 PLC/调节器 |
| 输出信号 | 4-20mA DC | 开度反馈，接回 SCADA/PLC |
| 防护等级 | IP67 | 防尘、短时浸水，不等于长期潜水 |
| 防爆等级 | Exd Ⅱ BT4 | 需要时选配，普通清水工况不必上 |
| 手操功能 | 手柄 | 断电应急，需现场操作 |
| 环境温度 | -25～+70℃、-40～+70℃ | 户外/井室按当地极端温度确认 |
| 环境湿度 | ≤95% | 高湿环境配加热器或除湿 |
| 作用方式 | 开关型、调节型 | 隔离用开关型，闭环调节用调节型 |
| 行程 | 0°～90° | 标准直角行程 |
读参数表时，最容易犯的三个错误：
- 把"介质温度 -50～200℃"当成所有密封都能用——EPDM 和 PTFE 的适用区间不同，必须按所选材质确认；
- 把"控制精度 ±0.1%"当成流量精度——它只是执行器定位指标；
- 把"IP67"当成可以长期泡水——IP67 是短时浸水，阀门井长期积水要靠排水和抬高安装解决。
八、常见问题（FAQ）
问：电动中线蝶阀和电动蝶阀是一回事吗？
答：不完全是。"电动蝶阀"是统称，包含中线、双偏心、三偏心等结构。采购时只说"电动蝶阀"，供应商无法判断你要的是弹性密封还是金属硬密封。
问：它能用来调节流量吗？
答：可以，但只适合中段粗调。中线蝶阀的流量特性在 60%～70% 开度以后明显变平，长期开在 30% 以下还会带来振动和空化风险。需要宽范围精确调节，应选双偏心/三偏心或专用调节阀。
问：它能双向承压吗？
答：弹性阀座的中线结构通常具备双向密封能力，两侧压力都能帮助压紧阀座。但具体承压方向、压差上限要以厂家数据和安装说明为准，不能只看"双向"两个字就无限套用。
问：断电了怎么办？
答：多数电动执行器配手操机构，断电后可手动启闭；蜗轮蜗杆自锁还能保持当前位置。若工艺要求失电必须关或必须开，需要选配失效保护功能，并在订货时明确。
问：新阀为什么关不严？
答：常见原因有四个：管道冲洗不彻底，焊渣/砂石卡在密封面；限位没有标定，蝶板没走到全关；执行器扭矩不足或过力矩报警；安装时法兰不对中，阀体变形。按这个顺序排查，多数问题能定位。
问：IP67 的阀门能长期泡在水里吗？
答：不能。IP67 通常指 1 米水深、30 分钟短时浸水。阀门井长期积水，应做排水、加高井口、把执行器抬高，或选用更高防护等级的产品。
问：可以水平或垂直安装吗？
答：多数可以，但要注意阀杆方向和执行器朝向。水平管道上阀杆水平安装通常更利于维护；避免执行器朝下，防止进水。无论哪个方向，都要留出手操和拆装空间。
问：需要装旁通吗？
答：大口径、重要节点、检修时不能停水的场合，建议设旁通阀，便于均压和检修。小口径、非关键节点可以不设，按工艺要求定。
问：寿命有多长？
答：厂家通常按启闭次数给出设计寿命，实际寿命取决于介质清洁度、启闭频次、扭矩余量、安装质量和维护水平。与其追问一个具体年限，不如确认"在设计工况下，执行器和阀座分别按多少次动作设计"。
问：电动执行器需要维护吗？
答：需要。定期检查接线盒密封、加热器、限位、反馈、手操切换、接地和防雷，做全行程动作试验。长期不动作的阀门，反而更容易在关键时刻卡死。
九、选型与安装速查清单
| 序号 | 检查项 | 要点 |
|---|---|---|
| 1 | 介质 | 清水/原水/再生水/空气，有无腐蚀性、含砂量 |
| 2 | 口径与流量 | 按流速 1.0～2.0 m/s 校核，不要只看管径 |
| 3 | 压力 | 设计压力、试验压力、水锤升压取大值 |
| 4 | 温度 | 介质温度 + 环境温度，确认密封材质上限 |
| 5 | 结构 | 中线/双偏心/三偏心，按压力、温度、调节需求定 |
| 6 | 连接 | 对夹/法兰，法兰标准与管道匹配 |
| 7 | 材质 | 阀体、蝶板、阀杆，按水质和预算定 |
| 8 | 执行器 | 开关型/调节型/防爆型，扭矩乘 1.3～2.0 安全系数 |
| 9 | 电气 | 电源、信号、反馈、失电逻辑、防雷接地 |
| 10 | 安装 | 法兰对中、支撑、阀杆方向、检修空间、排水 |
| 11 | 调试 | 限位、开度反馈、手操、过力矩保护逐项验证 |
| 12 | 验收 | 壳体/密封试验、全行程动作试验、资料归档 |
安装环节再补三条硬要求：
- 焊接法兰时不要把阀门装在管道上"陪焊"，高温会烧坏阀座和密封圈；
- 管道冲洗时阀门全开，冲洗后再做几次全行程启闭，把杂物带出来；
- 试压按规范分步做，不要用管道强度试验压力直接压阀门，壳体试验和密封试验的压力不同。
最后
回到最初的问题：电动中线蝶阀到底是什么？
它不是一个模糊的商品名，而是一套很明确的技术组合：中线对称的弹性密封结构 + 90°旋转的蝶板 + 电动执行机构。它的价值在于用最短的结构、最低的流阻解决大口径低压管道的隔离问题，再用电动执行器把阀门接入自动化系统；它的边界也很清楚——高压差、高温、长期小开度节流、含砂磨损，都不是它的舒适区。

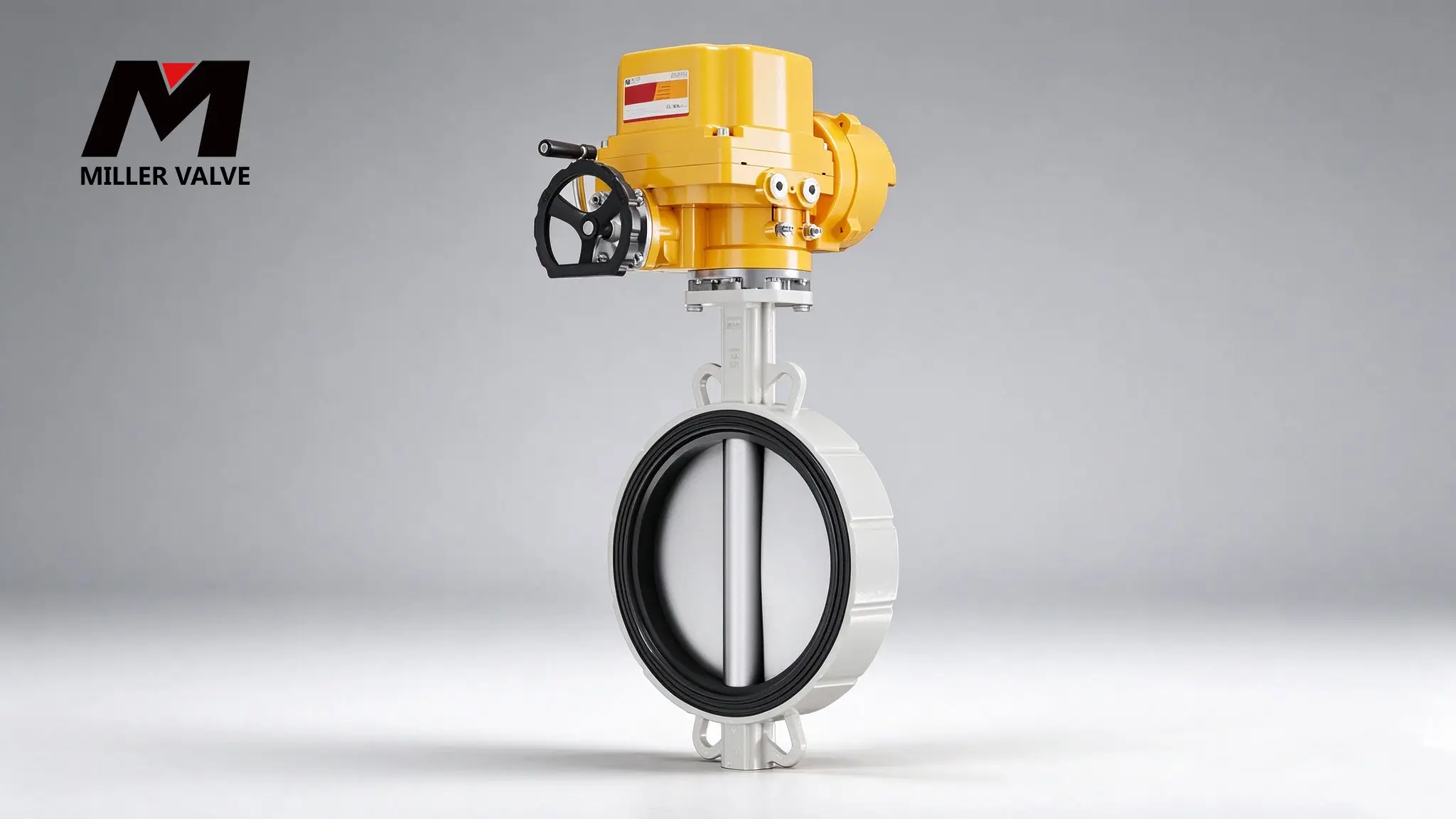

米勒 MILLER 的 进口电动中线蝶阀 EF70X 覆盖 DN25～DN2000、Class150（PN16），阀体可选球墨铸铁、碳钢、304/316 不锈钢，密封可选 EPDM、PTFE、NMB、Viton，泄漏等级 ANSI Ⅵ 级，介质温度 -50℃～200℃，支持对夹与法兰连接；执行机构可选 24V/220V/380V 供电、4-20mA 或 1-5V 输入、4-20mA 反馈，防护等级 IP67，并可选择 Exd Ⅱ BT4 防爆与手柄手操，适用于给排水、暖通空调、消防系统及工业流程中水、空气和非腐蚀性介质的流量控制。
如果你正在做选型，建议先把介质、口径、压力、温度、连接方式和控制要求列成一页纸，再让厂家复核扭矩和执行逻辑。更完整的尺寸、参数与选型说明，可以查看产品详情，或访问官网与阀门选型页 获取技术支持。
把结构看懂了，选型就不会只盯着价格；把边界弄清了，阀门才不会在关键时刻掉链子。
